В этой статье представлены профессиональные горелки OTC DAIHEN D12000 для плазменной резки с водяным охлаждением. Серия включает три основных типа: CTW(M)(L)-1201 (с короткой ручкой), CTZW(M)(L)-1201 (с длинной ручкой) и CTPW(M)(L)-1201 (с прямой ручкой). Каждая модель доступна с длиной кабеля 10, 20 или 30 метров (обозначения W, M, L соответственно).
| Параметр | Короткая ручка (CTW) | Длинная ручка (CTZW) | Прямая ручка (CTPW) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| CTW-1201 10м | CTWM-1201 20м | CTWL-1201 30м | CTZW-1201 10м | CTZWM-1201 20м | CTZWL-1201 30м | CTPW-1201 10м | CTPWM-1201 20м | CTPWL-1201 30м | |
| Длина кабеля | 10м | 20м | 30м | 10м | 20м | 30м | 10м | 20м | 30м |
| Вес нетто | 5 кг | 9.5 кг | 14 кг | 5 кг | 9.5 кг | 14 кг | 5 кг | 9.5 кг | 14 кг |
| Номинальный ток | 120А | ||||||||
| Рабочий цикл | 100% | ||||||||
| Напряжение холостого хода | 263В | ||||||||
| Напряжение дуги | 1.8 кВ (13 кВ 0.02 с) | ||||||||
| Режущий газ | Воздух | ||||||||
| Расход режущего газа | 50 л/мин (0.39 МПа) | ||||||||
| Охлаждение | Водяное (жидкостное) | ||||||||
| Расход охлаждающей жидкости | 0.5 л/мин (мин.) | ||||||||
| Давление охлаждающей жидкости | 0.196 МПа (мин.) / 0.5 МПа (макс.) | ||||||||
| Стандарт | ГБ/Т15579.7-2005 | ||||||||
Обозначения моделей: CTW - короткая ручка, CTZW - длинная ручка, CTPW - прямая ручка. Буквы W/M/L обозначают длину кабеля: W (10м), M (20м), L (30м).
Горелки серии D12000 от OTC DAIHEN предназначены для профессиональной плазменной резки металлов. Ключевые особенности:
Эффективное водяное охлаждение - позволяет работать с номинальным током 120А при 100% рабочем цикле
Три типа рукояток - для различных рабочих условий и предпочтений оператора
Длина кабеля 10-30 метров - обеспечивает мобильность и удобство работы на крупных объектах
Использование воздуха в качестве режущего газа - снижает эксплуатационные расходы
Высокое напряжение дуги - 1.8 кВ для надежного зажигания и стабильной резки
Соответствие стандартам безопасности - ГБ/Т15579.7-2005
Эти горелки идеально подходят для резки черных и цветных металлов толщиной до 30-40 мм в промышленных условиях, автосервисах, металлобазах и ремонтных мастерских.

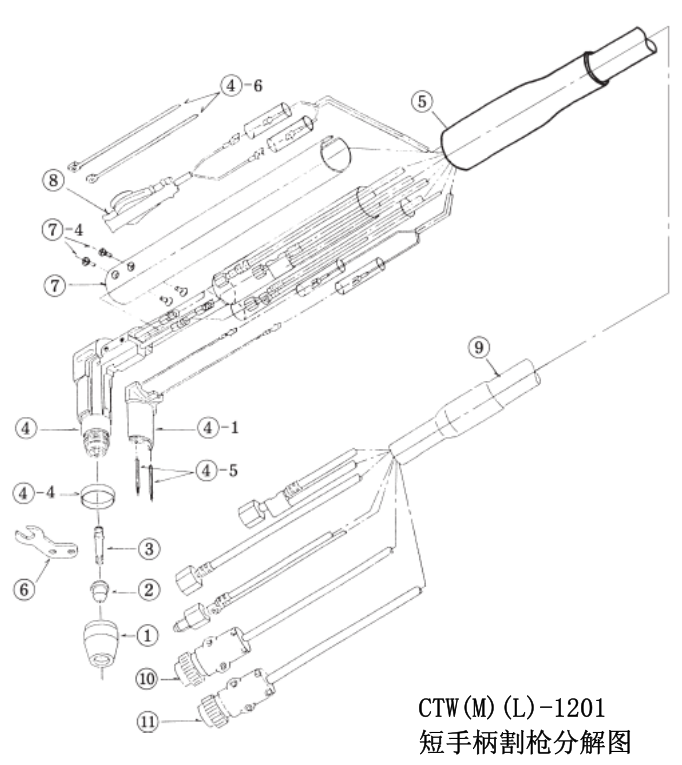

Горелка CTW(M)(L)-1201 с короткой ручкой

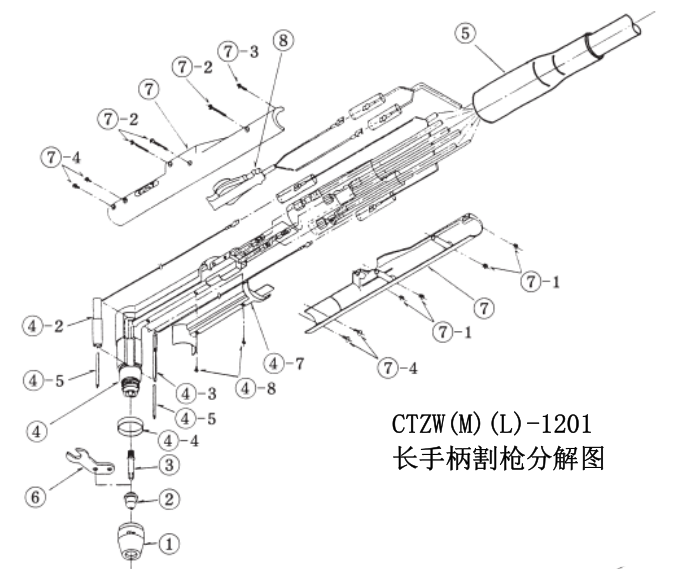

Горелка CTZW(M)(L)-1201 с длинной ручкой

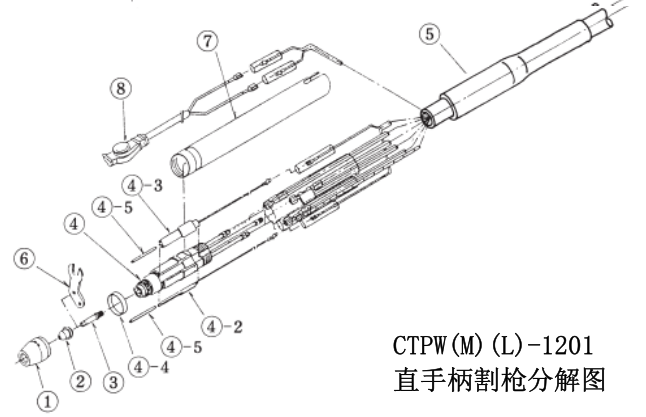

Горелка CTPW(M)(L)-1201 с прямой ручкой
| № | Номер детали | Название | Кол-во в сб. | Запасное кол-во | Примечание | ||
|---|---|---|---|---|---|---|---|
| Короткая ручка | Длинная ручка | Прямая ручка | |||||
| 1 | H839G02 | Крышка сопла | 1 | 1 | |||
| 2 | H839G03 | Сопло | 1 | 4 | |||
| № | Номер детали | Название | Применение |
|---|---|---|---|
| 1 | H839K01 | Сопло (80А) | Для резки металла толщиной менее 12 мм (ток до 80А) |
| 2 | H839K02 | Сопло (50А) | Для резки металла толщиной менее 4.5 мм (ток до 50А) |
| 3 | H839K03 | Сопло (30А) | Для резки металла толщиной менее 2.3 мм (ток до 30А) |
Промышленное производство - резка металлоконструкций, листового металла
Судостроение и судоремонт - резка корпусов судов, металлических конструкций
Автосервисы и кузовной ремонт - вырезка поврежденных элементов кузова
Металлобазы и склады - резка металлопроката под заказ
Ремонтные мастерские - изготовление металлических деталей и конструкций
Демонтажные работы - разборка металлических конструкций и оборудования
Мы предлагаем полный ассортимент плазменных горелок OTC DAIHEN D12000 и все необходимые оригинальные запчасти. Гарантируем соответствие номеров деталей, быструю доставку и профессиональные консультации по подбору оборудования для плазменной резки.
