Введение
В этой статье представлен подробный обзор обучающего кулона FD19TP-DSJNC для роботов серии OTC FD19. Это руководство поможет идентифицировать компоненты и их номера заказов.

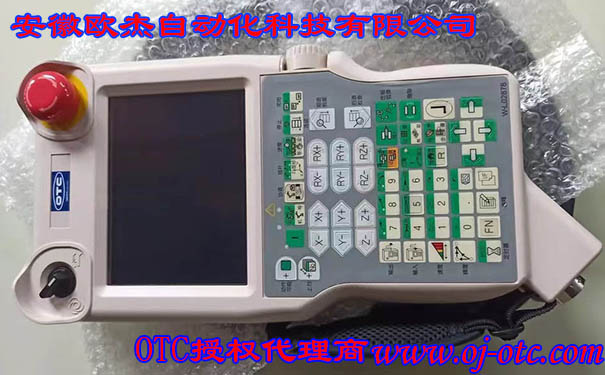

Внешний вид обучающего кулона
Ключевая информация о модели:
Полная модель: FD19TP-DSJNC
Серия робота: OTC FD19
Тип устройства: Обучающий кулон (пульт обучения)
Расшифровка модели и маркировки
Модель обучающего кулона имеет формат: FD19TP-DSJN※, где символ ※ указывает на языковую версию интерфейса:
Важно: Модель указывается на задней панели устройства. Не путайте с номером W-L02878 на передней панели - это другой идентификатор.
Детальный разбор компонентов

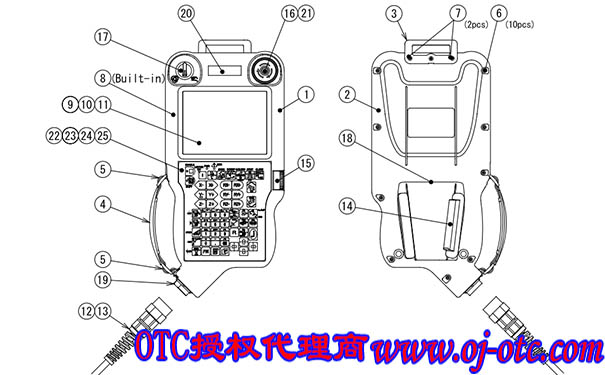

На следующем изображении показан покомпонентный вид обучающего кулона FD19TP-DSJNC с нумерацией всех деталей:
Таблица компонентов и номеров заказов OTC
В таблице ниже представлена полная спецификация всех компонентов обучающего кулона FD19TP-DSJNC с официальными номерами заказов OTC:
| № | Название компонента | Номер модели OTC | Примечание / Альтернатива |
|---|---|---|---|
| ① | Верхняя часть корпуса | L23700B01 | |
| ② | Нижняя часть корпуса | L23700B02 | |
| ③ | Крючок для подвески | L23700B03 | |
| ④ | Строп TP (ремень) | L23700B11 | |
| ⑤ | Регулятор ленты | 100-3633 | |
| ⑥ | Крепежный винт P (крепление к фланцу) | 100-3634 | |
| ⑦ | Крепежный винт P (крепление к фланцу) | 100-3635 | |
| ⑧ | Плата ЦП (материнская плата) | L23700C00 | Основная электронная плата |
| ⑨ | ЖК-дисплей | L23700U00 | Экран дисплея |
| ⑩ | Сенсорная панель (тачскрин) | L23700T00 | Устройство ввода |
| ⑪ | Защитная пленка для экрана | L23700B12 | Защита от царапин |
| ⑫ | Кабель управления TP (8 метров) | L23701B00 | Аналог: FD19RB-3308 |
| ⑬ | Кабель управления TP (15 метров) | L23701E00 | Аналог: FD19RB-3315 |
| ⑭ | Кабельная сборка | L21500J00 | |
| ⑮ | Кабельная сборка | L21500K00 | |
| ⑯ | Кабельная сборка | L21500L00 | |
| ⑰ | Кабельная сборка | L21500M00 | |
| ⑱ | Кабельная сборка | L21500N00 | |
| ⑲ | Кабельная сборка | L23700P00 | |
| ⑳ | Идентификационная табличка | NC9608 | Штрих-код и модель |
| ㉑ | Информационная этикетка | NC9638 | Техническая информация |
| ㉒ | Мембранная клавиатура (глобальная) | L23710G00 | Международные символы |
| ㉓ | Мембранная клавиатура (японская) | L23711G00 | Японские символы |
| ㉔ | Мембранная клавиатура (английская) | L23712G00 | Английские надписи |
| ㉕ | Мембранная клавиатура (китайская) | L23713G00 | Китайские иероглифы |
Итог по компонентам:
Всего пронумеровано 25 компонентов
Каждый компонент имеет уникальный номер заказа OTC
Для кабелей указаны альтернативные номера моделей
Доступны 4 языковые версии мембранной клавиатуры
