Все современные сварочные роботы OTC DAIEHN относятся к серии FD11. Если у вас сломан подвесной обучающий пульт (кулон), и вы не знаете точную модель, данное руководство поможет вам. Сопоставьте номера на схематичном изображении и в таблице ниже, чтобы определить модель и найти необходимые запасные части для первого поколения обучающих пультов роботов FD11.
Модель: FDTPDSJN-※L**
Где:
• ※ (1 или 3) – тип клавиатуры: 1 – глобальные/стандартные иконки, 3 – иконки с китайским текстом.
• ** – длина кабеля: 08 – 8 метров (стандарт), 15 – 15 метров.
Примеры:
• FDTPDSJN-1L08 – стандартная модель с иконками, кабель 8м.
• FDTPDSJN-3L08 – модель с китайскими надписями, наиболее распространенная в Китае.

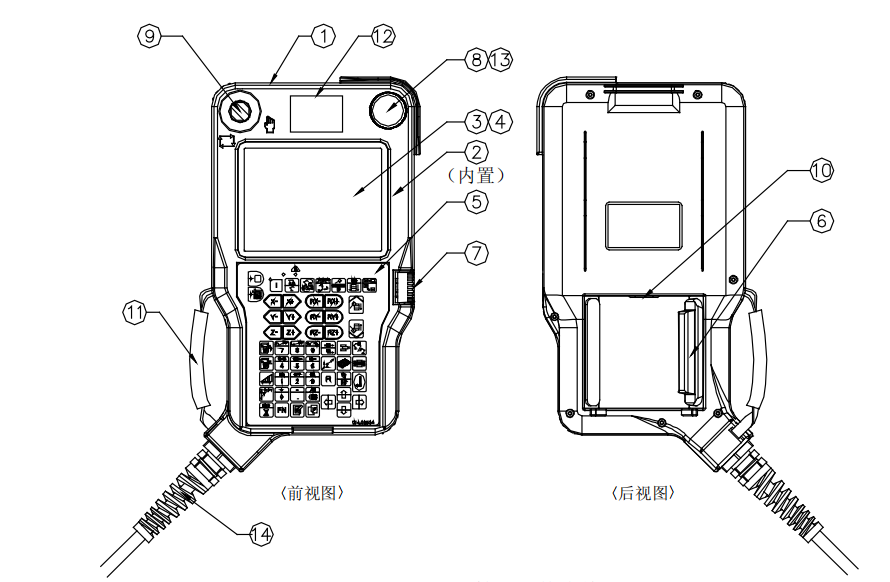

Рис. 1: Внешний вид и внутренняя компоновка обучающего пульта OTC DAIEHN FD серии
Используя изображение выше, вы можете идентифицировать каждый компонент. Для заказа используйте номера деталей, приведенные в таблице ниже.
| № на схеме | Наименование детали | Модель / Артикул OTC DAIEHN |
|---|---|---|
| 1 | Корпус (основная коробка) | L21500B00 |
| 2 | Плата ЦП (основная плата управления) | L21505C00 |
| 3 | ЖК-дисплей (LCD экран) | 100-1905 |
| 4 | Сенсорный экран (тачскрин) | W-L02140 |
| 5 | Мембранная клавиатура (с глобальными иконками) | W-L02534 |
| 5 | Мембранная клавиатура (с китайским текстом) | W-L02586 |
| 6 | Кабельная сборка (внутренний шлейф 1) | L21500J00 |
| 7 | Кабельная сборка (внутренний шлейф 2) | L21500K00 |
| 8 | Кабельная сборка (внутренний шлейф 3) | L21500L00 |
| 9 | Кабельная сборка (внутренний шлейф 4) | L21500M00 |
| 10 | Кабельная сборка (внутренний шлейф 5) | L21500N00 |
| 11 | Ремень (плечевой ремень для подвеса) | L21500B10 |
| 12 | Этикетка (информационная наклейка 1) | NC9608 |
| 13 | Этикетка (информационная наклейка 2) | NC9638 |
| 14 | Кабель управления (8 метров) | L21501B00 |
| 14 | Кабель управления (15 метров) | L21501E00 |
| 15 | Защитная пленка для экрана | L21510B01 |
Важно: При заказе мембранной клавиатуры (поз. 5) убедитесь, что выбрали правильный вариант – с глобальными иконками (W-L02534) или с китайским текстом (W-L02586) – в соответствии с моделью вашего пульта (1 или 3 в маркировке). Также обратите внимание на длину кабеля управления (поз. 14).
