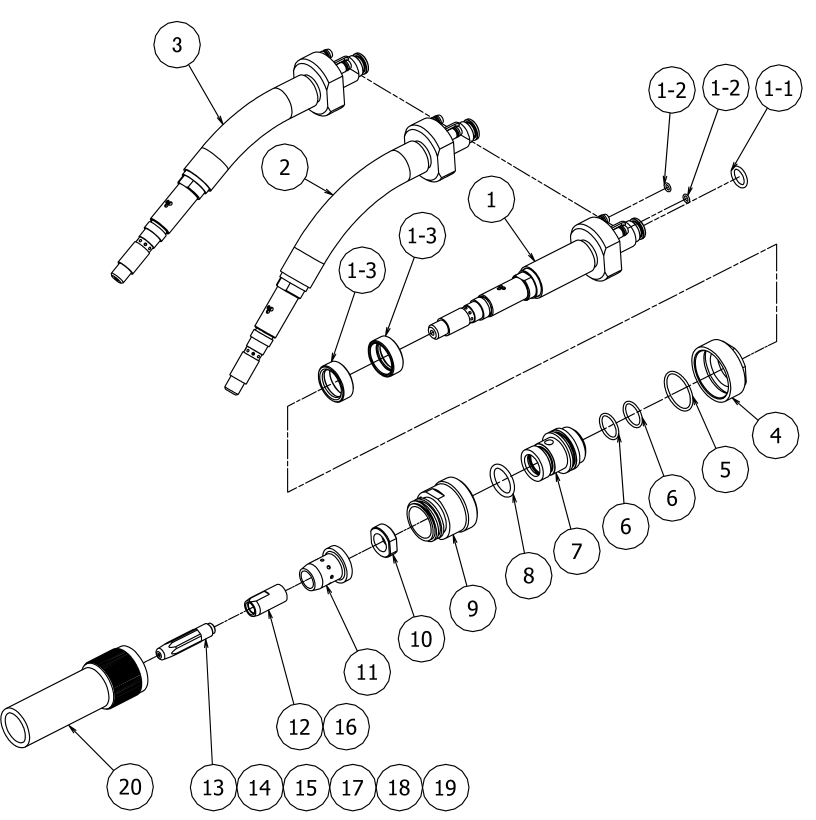

В сварочных роботах OTC DAIEHN используется различные виды сварочных горелок. Наиболее распространенными в Китае являются модели RTW5000H и RT3500H. В данной статье представлен детальный обзор горелки серии RTW5000 (RTW5000S, RTW5000H, RTW5000L), включая ее полную разборку и спецификации всех компонентов.
1 Корпус пистолета в сборе: Модель L10609B00
2 Корпус пистолета (верхняя часть): Модель L10611B00
3 Корпус пистолета (нижняя часть): Модель L10610B00
3-1 Уплотнительное кольцо: Модель 3574-017
3-2 Уплотнительное кольцо (внутреннее): Модель 100-0652
3-3 Кисть (щетка для контакта): Модель L10609B08
4 Гайка крепежная: Модель U2969K03
5 Уплотнительное кольцо: Модель 3574-003
6 Уплотнительное кольцо: Модель 3574-002
7 Изолятор: Модель L6571C01
8 Уплотнительное кольцо: Модель 3574-006
9 Прекурсор (основание изолятора): Модель L6571C02
10 Гайка крепежная: Модель L6571C03
11 Крышка шунта: Модель U3766K01
12 Гайка контактная: Модель L10302C01
13 Токопроводящий наконечник (тип 04): Модель L10361B04
14 Токопроводящий наконечник (тип 05): Модель L10361B05
15 Токопроводящий наконечник (тип 06): Модель L10361B06
16 Гайка контактного наконечника: Модель L10302C02
17 Токопроводящий наконечник (тип 04): Модель L7250B04
18 Токопроводящий наконечник (тип 05): Модель L7250B05
19 Токопроводящий наконечник (тип 06): Модель L7250B06
20 Сопло: Модель U724E01
Важная техническая информация для обслуживания сварочной горелки RTW5000:
1. Все компоненты должны устанавливаться и обслуживаться только квалифицированными специалистами.
2. Регулярно проверяйте состояние уплотнительных колец (модели 3574-017, 3574-003, 3574-002, 3574-006, 100-0652) для обеспечения герметичности системы и предотвращения утечек защитного газа.
3. Токопроводящие наконечники являются расходными материалами и требуют регулярной замены в зависимости от интенсивности использования. Используйте соответствующие типы наконечников для разных сварочных задач.
4. Кисть (модель L10609B08) обеспечивает электрический контакт, проверяйте ее состояние на предмет износа.
5. При замене сопел или наконечников используйте только оригинальные запчасти OTC DAIEHN для обеспечения корректной работы и безопасности.
6. Обращайте внимание на правильную установку изолятора (модель L6571C01) для предотвращения коротких замыканий и обеспечения электрической изоляции.
7. Регулярно очищайте и проверяйте состояние сопла (модель U724E01) для обеспечения стабильного качества сварки.
