Горелка AW18 от OTC DAIHEN - профессиональное оборудование для аргонодуговой (TIG) сварки с эффективным водяным охлаждением. Модель доступна в двух стандартных длинах кабеля: 4 метра (AW18-4m) и 8 метров (AW18-8m).
Водяное охлаждение позволяет работать с высокими токами длительное время без перегрева. Горелка предназначена для высококачественной TIG сварки алюминия, нержавеющей стали и других цветных металлов.

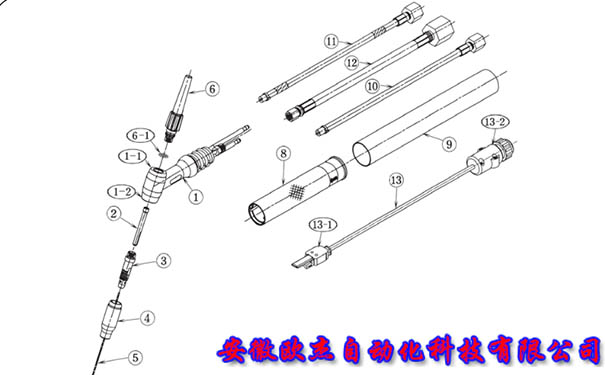

Рис. 1. Детальная разборка горелки OTC DAIHEN AW18 для аргонодуговой сварки с указанием всех компонентов
Эффективное водяное охлаждение - позволяет работать с токами до 300А без перегрева
Два варианта длины - 4 метра для мобильности и 8 метров для работы на больших объектах
Эргономичная конструкция - удобная ручка обеспечивает комфортную работу в течение всего дня
Совместимость с вольфрамовыми электродами 3.2 мм - стандарт для большинства TIG работ
Качественные материалы - медные компоненты, керамические сопла, надежные уплотнения
Горелка AW18 идеально подходит для профессиональной аргонодуговой сварки в автосервисах, производственных цехах, судостроении и авиационной промышленности.
На рисунке выше показана полная разборка горелки AW18. Ниже приведен подробный перечень всех компонентов с указанием позиционных номеров, моделей и названий запчастей.
| Поз. | Код детали OTC | Название компонента | Примечания |
|---|---|---|---|
| 1 | H950J00 | Корпус сварочной горелки | Включает изолятор (1-1) и защитный колпачок (1-2) |
| 1-1 | H500B04 | Изолятор | - |
| 1-2 | H500B05 | Защитный колпачок | - |
| 2 | H950C07 | Вольфрамовый полюсный зажим (3.2 мм) | Медная трубка, 2 деления |
| 3 | H950C17 | Вольфрамовый держатель полюса (3.2 мм) | Медная трубка |
| 4 | H21B22 | Сопло (№7) | Внутренний диаметр 11 мм |
| 5 | 0870-032 | Вольфрамовый стержень | 3.2×150 мм |
| 6 | H83C00 | Вольфрамовый колпачок (длинный) | В комплекте с уплотнительным кольцом (6-1) |
| 6-1 | 3570-007 | Уплотнительное кольцо | - |
| 8 | H950E01 | Ручка | Эргономичная конструкция |
| Поз. | Код детали | Название компонента | Длина |
|---|---|---|---|
| 9 | H950E02 | Оболочка трубы | 4 м |
| 10 | H950F00 | Трахея (газовый шланг) | 4 м |
| 11 | H950G00 | Труба охлаждающей воды | 4 м |
| 12 | H21E00 | Кабельная трубка сварочной горелки | 4 м |
| 13 | K1108A00 | Переключатель сварочной горелки | 4 м, включает корпус (13-1) и штекер (13-2) |
| 13-1 | K1108C00 | Корпус переключателя в сборе | - |
| 13-2 | 4730-001 | Штекер разъема | - |
| Поз. | Код детали | Название компонента | Длина |
|---|---|---|---|
| 9 | H951E02 | Оболочка трубы | 8 м |
| 10 | H951F00 | Трахея (газовый шланг) | 8 м |
| 11 | H951G00 | Труба охлаждающей воды | 8 м |
| 12 | H223E00 | Кабельная трубка сварочной горелки | 8 м |
| 13 | K1109A00 | Выключатель горелки | 8 м, включает корпус (13-1) и штекер (13-2) |
| 13-1 | K1108C00 | Корпус переключателя в сборе | - |
| 13-2 | 4730-001 | Штекер разъема | - |
Горелка AW18 с водяным охлаждением от OTC DAIHEN используется в следующих областях:
Сварка алюминия и его сплавов - автомобильные детали, радиаторы, конструкции
Сварка нержавеющей стали - пищевое оборудование, химическая промышленность
Сварка цветных металлов - медь, латунь, бронза
Тонколистовые конструкции - авиация, космическая техника, точная механика
Ремонтные работы - автосервисы, судоремонт, промышленное оборудование
Полный ассортимент оригинальных горелок OTC DAIHEN AW18 для TIG сварки и все необходимые запчасти. Гарантируем соответствие кодов деталей, быстрая доставка.
