Код сварочной горелки OTC DAIHEN Manual 500 WT5000SBD (WT5000MBD / WT5000LBD) соответствует длине трёх сварочных горелок: 3,0 метра, 4,5 метра и 6 метров.
Давайте взглянем на сварочную горелку OTC DAIHEN Manual 500 WT5000SBD в разобранном виде:
Согласно приведённому выше рисунку, рассмотрим характеристики и модели деталей, соответствующих сварочной горелке OTC DAIHEN Manual 500 WT5000SBD:
1 - Сопло (внутренний диаметр 19 мм), модель: KA5119
2 - Изолятор, модель: KE5001
3 - Токопроводящий наконечник (1,2 мм), модель: K980C26
4 - Сиденье контактного сопла, модель: DF5211
5 - Дивертер, модель: KD5001
6 - Корпус сварочной горелки (R92, 55°), модель: DF5255
6-1 - O-кольцо (8×1,5), модель: Q508015S
7 - Изолирующий колпачок, модель: U5341GO1
8 - Параллельный штифт, модель: Q440418
9 - Ручка сварочной горелки (с винтами), модель: U10087P00
9-1 - Маленький винт с круглой головкой (M4×20), модель: Q210420
9-2 - Маленький винт с круглой головкой (M4×16), модель: Q210416
10 - Триггер, модель: U10087C01
11 - Пружина, модель: Q60512
12 - Микропереключатель, модель: Q711
12-1 - Крышка переключателя, модель: U2853C05
13 - Кабельный зажим (с винтами), модель: U10087K00
13-1 - Маленький винт с круглой головкой (M4×16), модель: Q210416
14 - Шланг 3,0 м (1,0–1,2 мм), модель: DR3212-3
14 - Шланг 4,5 м (1,0–1,2 мм), модель: DR3212-4,5
14 - Шланг 6,0 м (1,0–1,2 мм), модель: DR3212-6
15 - Силовой кабель (включая 15-1) 3,0 м, модель: DL5030
15 - Силовой кабель (включая 15-1) 4,5 м, модель: DL5045
15 - Силовой кабель (включая 15-1) 6,0 м, модель: DL5060
15-1 - Болт с внутренним шестигранником (M5×16), модель: Q250516
15-2 - Пружинная оболочка, модель: DS3101
15-3 - Пружинная оболочка, модель: DS3201
16 - Соединительная гайка, модель: DP3001
17 - Разъём, модель: DU3001
17-1 - Уплотнительное кольцо (3,15×1,8), модель: Q531518
17-2 - Маленький винт с круглой головкой (M4×6), модель: Q210406
18 - Гайка трубки подачи проволоки, модель: DU3013
Дополнительные аксессуары для OTC DAIHEN Manual 500 WT5000SBD
Помимо вышеупомянутых стандартных аксессуаров, мы также можем выбрать дополнительные принадлежности в соответствии с конкретными потребностями:

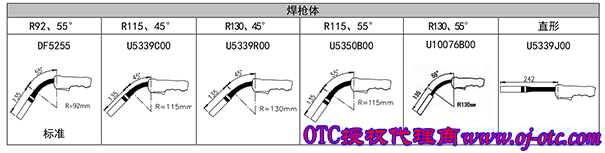

Важная информация: Корпус сварочной горелки OTC DAIHEN Manual 500 WT5000SBD можно выбрать в соответствии с требуемым углом: доступны пять моделей: U5339C00, U5339R00, U5350B00, U10076B00, U5339J00.
Также доступны различные сопла: U5353V01, U4173H01, KA5119, U4173H02. Для дополнительной защиты можно установить теплозащитный экран U2075J01.

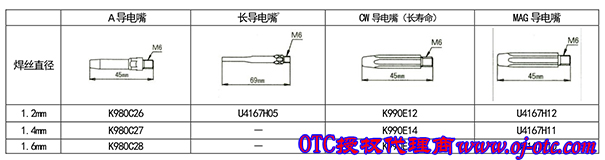

Контактные наконечники выбираются в зависимости от диаметра сварочной проволоки. Доступные модели: K980C26, K980C27, K980C28, U4167H05, K990E12, K990E14, K990E16, U4167H12, U4167H11, U4167H10.
