Каталог запасных частей для сварочной машины OTC DAIHEN cpve400

Каталог запасных частей для сварочного аппарата OTC CPVE400 / CPVE400S

Детали модели деталей сварочного аппарата OTC CPVE400 и CPVE400S

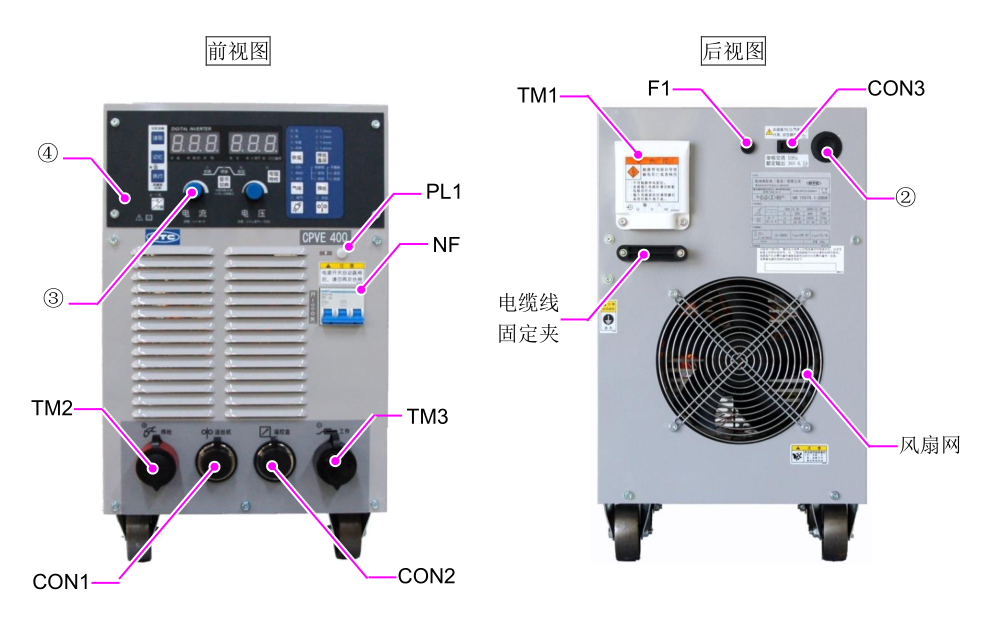

OTC CPVE400 вид 1
Рис. 1: Сварочный аппарат OTC CPVE400

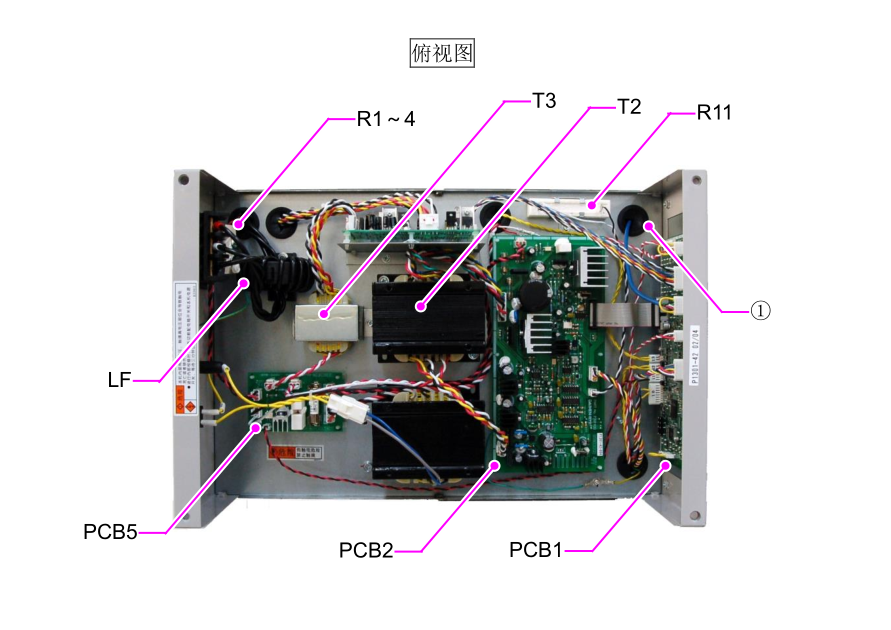

OTC CPVE400 вид 2
Рис. 2: Сварочный аппарат OTC CPVE400

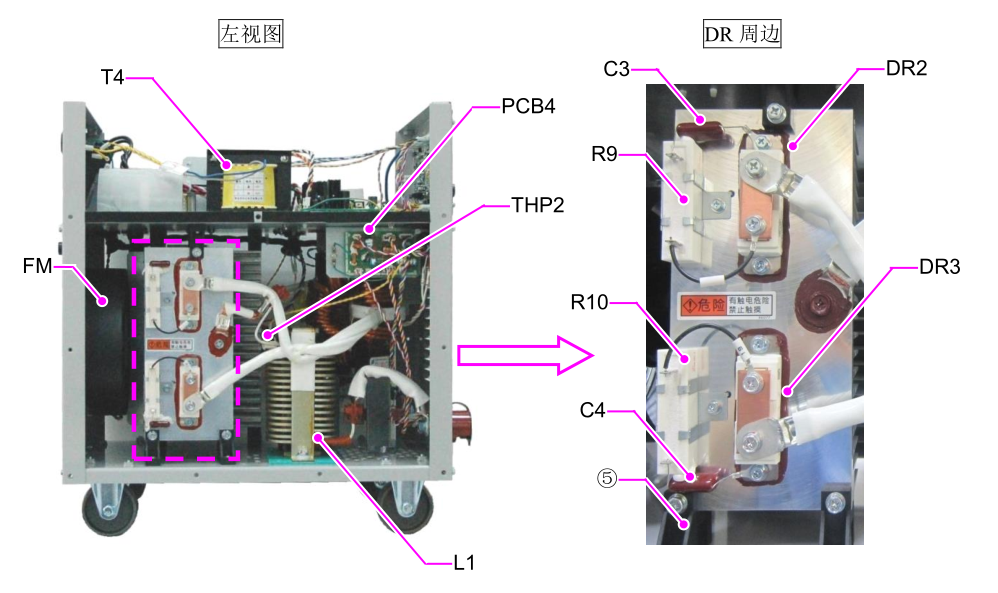

OTC CPVE400 вид 3
Рис. 3: Сварочный аппарат OTC CPVE400

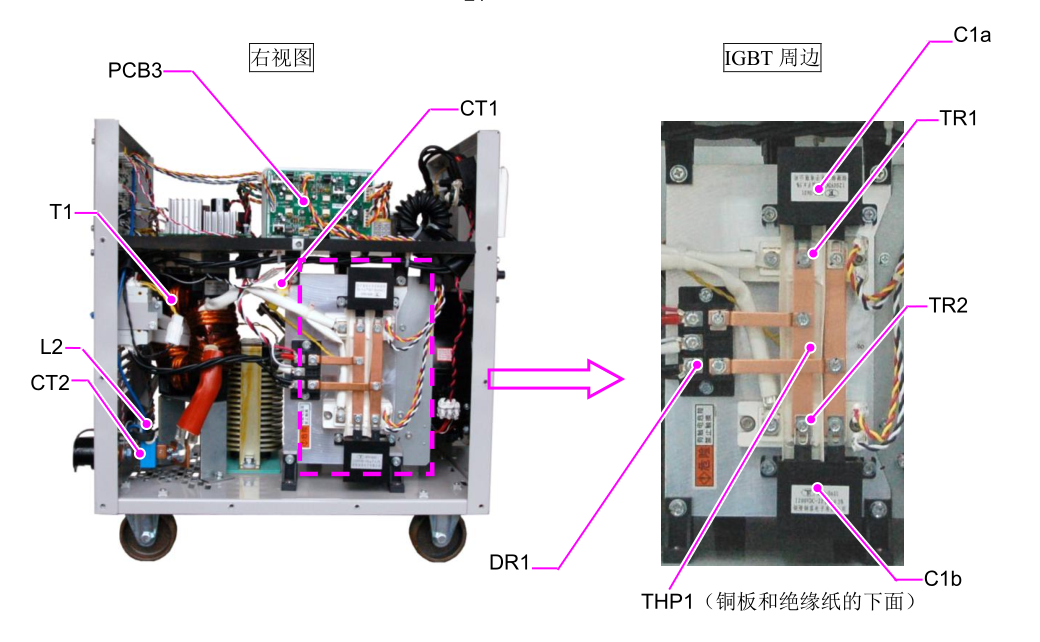

OTC CPVE400 вид 4
Рис. 4: Сварочный аппарат OTC CPVE400

Важная информация: В таблицах представлены оригинальные запчасти для моделей CPVE400 и CPVE400S. Некоторые детали отличаются в зависимости от модели (помечены желтым фоном). При заказе обязательно указывайте точную модель сварочного аппарата.

Основные компоненты и защита

ОбозначениеНазвание деталиМодельСпецификация
NFВоздушный переключатель4614-0848DZ47-60D40A
LFФильтрP30130H01P30130H01
PL1Световой индикатор4600-366N46010A7KW-01
F1Предохранитель100-0936RFI-32 6X30F8A250V
SHШунт100-093860 мВ 400А
RYРеле4341-206G6A-274P DC24V

Полупроводниковые компоненты

ОбозначениеНазвание деталиМодельСпецификация
DR1Выпрямительный мост100-1393MDS75-16
DR2～3Быстродействующий диодный модуль100-2135BD150N04FZ
TR1, 2Модуль IGBT100-2134GD75HFU120C1S
CT1CT (трансформатор тока)100-0851QW-W00050
CT2Элемент ХоллаP30110L04P30110L04

Трансформаторы и дроссели

ОбозначениеНазвание деталиМодельСпецификация
T1Инверторный трансформаторP30130B00P30130B00
T2Управляющий трансформаторQW-W00123QW-W00123
T3Управляющий трансформаторQW-W00128QW-W00128
T4Управляющий трансформаторQW-W00124QW-W00124
L1Реактор постоянного тока (CPVE400)
Для модели CPVE400		P30130C00P30130C00
L1Реактор постоянного тока (CPVE400S)
Для модели CPVE400S		P30151C00P30151C00
L2Катушка фильтра4739-543E04RA3100190100
L3Катушка фильтра4739-497E04RA400270150

Термозащита и охлаждение

ОбозначениеНазвание деталиМодельСпецификация
THP1Переключатель контроля температуры100-0931KSD301-PM6-80/3-NC (#250)
THP2Переключатель контроля температуры (CPVE400)
Для модели CPVE400		100-0932KSD301-PH-110/3-NC (#250)
THP2Переключатель контроля температуры (CPVE400S)
Для модели CPVE400S		100-2267KSD301-PH-85/3-NC (#250)
FMВентилятор100-0933200FZY3-S

Резисторы и варисторы

ОбозначениеНазвание деталиМодельСпецификация
R1～4Варистор100-175TND14V-911KB0LLAA0
R5～8Резистор из углеродной пленки100-0935CFS1/4CT52A102J
R9, 10Неиндуктивный цементный резистор100-1403RX27N4V-30W-5R1J
R11Цементный резистор100-0672RX27-4V-40W-1R-J

Конденсаторы

ОбозначениеНазвание деталиМодельСпецификация
C1a, bПленочный конденсатор100-1953MFD-DA01 DC1200V-20UF
C3, 4Пленочный конденсатор100-1396CBB81-2000V-223J

Клеммы и разъемы

ОбозначениеНазвание деталиМодельСпецификация
TM1Входной терминалK3904B00K3904B00
-Защитная крышка входных клеммK3904C00K3904C00
TM2Выходной терминал100-1292EDZ95b(R)
TM3Выходной терминал100-1291EDZ95b(B)
TM4Клеммная колодка (12P)100-2057TB-1512
CON1Розетка4730-006DPC25-4BP
CON2Розетка4730-010DPC25-6BP
CON3Розетка100-0681RU-02 (B99)

Печатные платы

ОбозначениеНазвание деталиМодельСпецификация
PCB1Печатная платаP30110PP30110P00
PCB2Печатная платаP30110QP30110Q00
PCB3Печатная платаP30066SP30066S00
PCB4Печатная платаP30110RP30110R00
PCB5Печатная платаP30110XP30110X00

Механические части и аксессуары

ОбозначениеНазвание деталиМодельСпецификация
①Резиновая заглушка с пленкойW-W03637W-W03637
②Резиновая заглушка с пленкой100-0945QW-W00016
③Регулировочная ручка100-2133KN-21-6Y (синий)
④Пленка панели управленияP30130W02P30130W02
⑤Монтажный кронштейн радиатораQW-W00116QW-W00116

Особенности каталога:

  • Желтым фоном выделены детали, которые различаются для моделей CPVE400 и CPVE400S

  • При заказе обязательно указывайте точную модель сварочного аппарата (CPVE400 или CPVE400S)

  • Все номера моделей являются оригинальными кодами OTC DAIHEN

  • Для корректного заказа используйте обозначение детали и номер модели
