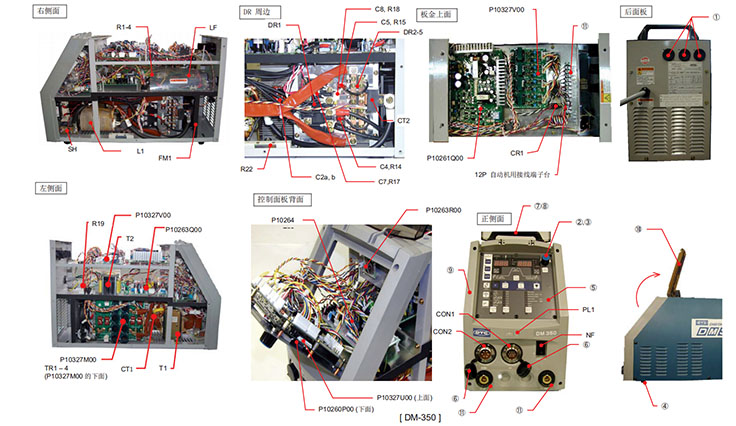

Подробная информация об аксессуарах для сварочного аппарата OTC. Оригинальные детали OTC DAIHEN с гарантией качества
| № | Обозначение | Название | Модель | Спецификация | Кол-во |
|---|---|---|---|---|---|
| 1 | NF | Воздушный переключатель | 4614-109 | IELK111-34459-1V | 1 |
| 2 | LF | Фильтр | 4519-036 | FS5681-33-99 | 1 |
| 3 | PL1 | Световой индикатор | 4600-366 | N46010A7KW-01 | 1 |
| 4 | DR1 | DR, SCR — интегрированный модуль | 4531-204 | DFA75BA160 | 1 |
| 5 | DR2~5 | Высокоскоростной диодный модуль | 4531-308 | DBA200UA60 | 4 |
| 6 | TR1~4 | Модуль IGBT | 4534-407 | 2MBI150TA-060 | 4 |
| 7 | CT1 | CT (трансформатор тока) | 4810-030 | W-W03029 | 1 |
| 8 | CT2 | Элемент Холла | 4406-009 | HA400S3EH | 1 |
| 9 | T1 | Инверторный трансформатор | P10260B00 | P10260B00 | 1 |
| 10 | T2 | Управляющий трансформатор | 4810-916 | W-W02936 | 1 |
| 11 | L1 | Реактор постоянного тока | P10260C00 | P10260C00 | 1 |
| 12 | L2,3,7 | Ферритовый сердечник | 4739-497 | E04RA400270150 | 3 |
| 13 | L4 | Ферритовый сердечник | 4739-497 | E04RA400270150 | 2 |
| 14 | L10 | Ферритовый сердечник | 4739-358 | R1-17,5-28,5-10,7 | 1 |
| 15 | L5,6,8,9 | Ферритовый сердечник | 4739-543 | E04RA310190100 | 4 |
| 16 | THP1 | Переключатель контроля температуры | 100-0123 | US-602SXTTAS 130°C | 1 |
| 17 | THP2 | Переключатель контроля температуры | 4614-057 | 67L080 | 1 |
| 18 | FM1 | Вентилятор | 4805-074 | 4715SL-05W-B60-D00 | 1 |
| 19 | R1~4 | Варистор | 4516-119 | ENE911D-14A | 4 |
| 20 | R5 | Металлооксидный пленочный резистор | 4509-018 | RS2W 510ΩJ | 1 |
| 21 | R6 | Цементный резистор | 4509-819 | 40SH 200ΩJ | 1 |
| 22 | R7 | Цементный резистор | 4509-825 | 20SH 15ΩJ | 1 |
| 23 | R8~13 R17,25,26 | Резистор из углеродной пленки | 4509-704 | RD1/4W 1kΩJ | 9 |
| 24 | R14,15 | Металлопленочный резистор | 4509-138 | RNP-50SA 5ΩJ | 2 |
| 25 | R19~21 | Металлооксидный пленочный резистор | 4509-128 | RS2W 200kΩJ | 3 |
| 26 | C1 | Керамический конденсатор | 4517-452 | 2 кВ 0,0022 мкФ | 1 |
| 27 | C2a,b | Полиэфирный пленочный конденсатор | 4518-515 | DKR1600VDC683JSL | 2 |
| 28 | C4,5 | Полиэфирный пленочный конденсатор | 4514-206 | US20X472JAASA | 2 |
| 29 | C7 | Конденсатор из полиэфирной пленки | 4518-402 | 0,47 мкФ, 50 В | 1 |
| 30 | CON1 | Розетка | 4730-421 | HS25R-10 | 1 |
| 31 | CON2 | Розетка | 4730-426 | 25-6BK | 1 |
| 32 | TM1 | Клеммная колодка | 4739-505 | TB-10-01 12P | 1 |
| 33 | SH | Шунт для амперметра | 4403-116 | KY400A 400A/60mV | 1 |
| 34 | PCB1 | Печатная плата | P10327U00 | P10327U00 | 1 |
| 35 | PCB2* | Печатная плата | P10492P | P10492P00 | 1 |
| 36 | PCB3 | Печатная плата | P10263Q | P10263Q00 | 1 |
| 37 | PCB4 | Печатная плата | P10327V | P10327V00 | 1 |
| 38 | PCB5 | Печатная плата | P10264T | P10264T00 | 1 |
| 39 | PCB6 | Печатная плата | P10327M | P10327M00 | 1 |
| 40 | PCB7 | Печатная плата | P10261Q | P10261Q00 | 1 |
| 41 | PCB8 | Печатная плата | P10263R | P10263R00 | 1 |
| 42 | ① | Резиновая заглушка с пленкой | 4739-474 | W-W02805 | 3 |
| 43 | ② | Ручка | 4735-038 | K-100 22RSB | 1 |
| 44 | ③ | Крышка | 4735-039 | K-100 22CSBL | 1 |
| 45 | ④ | Резиновые ножки | 4739-475 | C-30-RK-3220 | 4 |
| 46 | ⑤ | Интерфейс панели управления (пленка) | P10328W02 | P10328W02 | 1 |
| 47 | ⑥ | Крышка | 4739-476 | W-W02814 | 2 |
| 48 | ⑦ | Ручка | P5801G03 | P5801G03 | 2 |
| 49 | ⑧ | Втулка | P10263G12 | P10263G12 | 4 |
| 50 | ⑨ | Крышка панели | P10260J01 | P10260J01 | 1 |
| 51 | ⑩ | Крышка панели управления | P10263J02 | P10263J02 | 1 |
| 52 | - | Розетка | 100-1573 | CX0058 | 2 |
| 53 | ⑪ | Разъем для подключения сварочного кабеля | 100-1868 | CX0522A | 1 |
