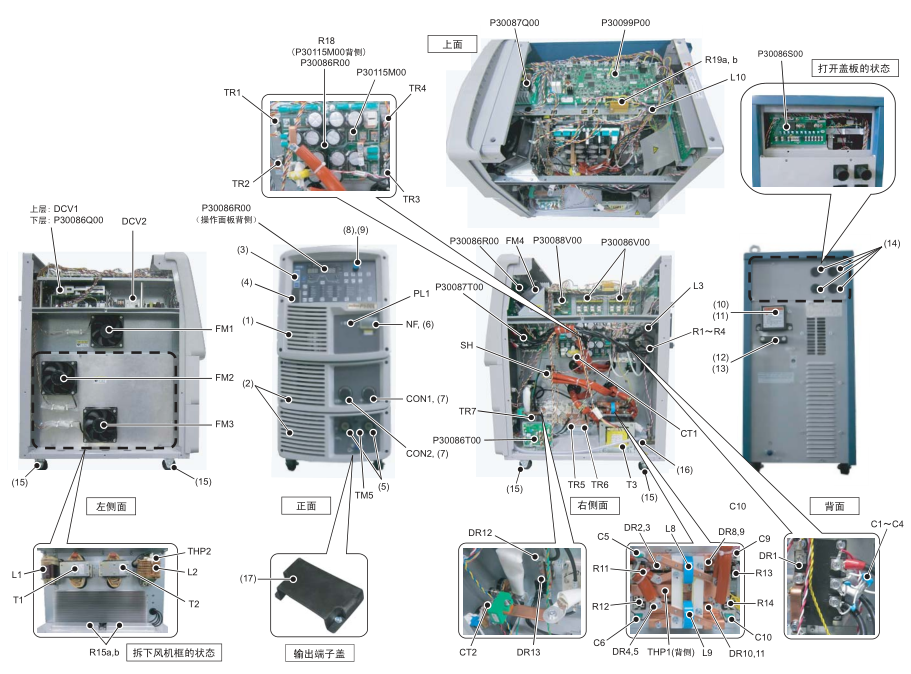

Если вам необходимо купить комплектующие к сварочному аппарату OTC P500L, но вы не знаете модель комплектующего, то эта статья может вам помочь. Вы можете проверить расположение и условные обозначения деталей, обратившись к схеме ниже.
Как использовать этот каталог: Найдите нужную деталь на схеме выше по её условному обозначению, затем найдите это обозначение в таблицах ниже, чтобы узнать номер модели и спецификацию для заказа.
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| NF | 4614-101 | Воздушный переключатель | IELK111-34459-1V |
| PL1 | 100-0171 | Световой индикатор | N46010A7KW-01 R0HS |
| DR1 | 100-1938 | Выпрямительный мост | PGH150N16 |
| DR2~5, 8~11 | 4531-119 | Мостовой выпрямитель | DSEI 2X101-06A |
| DR12, 13 | 4531-119 | Модуль выпрямителя | DSEI 2X101-06A |
| TR1~4 | 100-1750 | Модуль IGBT | CM300DU-12NFH |
| TR5~7 | 100-2033 | Модуль IGBT | FZ600R12KP4 |
| CT1 | 4810-030 | CT (трансформатор тока) | W-W03029A R0HS |
| CT2 | 100-0956 | Элемент Холла | CS-40GEH |
| SH | 4403-132 | Шунт | SH 600A/60mV |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| T1, T2 | P30125B00 | Инверторный трансформатор | P30125B00 |
| T3 | W-W03674 | Вспомогательный трансформатор | W-W03674 |
| L1 | P30125L00 | Входной дроссель | P30125L00 |
| L2 | P30137C00 | Реактор постоянного тока | P30137C00 |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| L3 | 100-1950 | Ферритовый сердечник | TW70WCR402715) |
| L4~7 | 4739-543 | Ферритовый сердечник | E04RA310190100 |
| L8, 9 | 100-0618 | Ферритовый сердечник | HM2AT4815 |
| L10 | 100-0620 | Ферритовый сердечник | SN-20 0R 23,5*9,5*12,6 |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| THP1 | 4614-051 | Переключатель контроля температуры | 67L090 |
| THP2 | 4258-016 | Переключатель контроля температуры | US-602SXTTAS 120°C |
| FM1~3 | 100-1429 | Вентилятор | 9WV1224P1H003 |
| FM4 | 100-1825 | Вентилятор | 9G1224E1D07 |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| R1~4 | 6100-052 | Варистор | TND14V-911KB0LLAA0 |
| R5~10 | 100-0234 | Резистор из углеродной пленки | RD20S 1k QJ |
| R11~14 | 100-1430 | Металлопленочный резистор | RPM200Z 5Q |
| R15a,b | 100-1431 | Металлопленочный резистор | W-W03824 (SMR 220W 1.6Q) |
| R18 | 100-0662 | Термистор | EC2F103A2-40113 |
| R19a,b | 100-1432 | Металлопленочный резистор | FHN50 471J/R0 |
| R20,21 | 100-0234 | Резистор из углеродной пленки | RD20S 1k QJ |
| R22 | 100-1571 | Проволочный резистор | CS1P 100QJ |
| R23 | 4509-918 | Цементный резистор | 40SH 200 QJ |
| R24 | 4509-704 | Резистор из углеродной пленки | RD1/4W 1kQJ |
| R25~27 | 4508-317 | Резистор из углеродной пленки | RD1/2S 3kQJ |
| R28~29 | 100-1949 | Металлооксидный пленочный резистор | M0S1CT52A104J |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| C1~4 | 100-1433 | Керамический конденсатор | DEBE33D222ZA2B |
| C5,6,9,10 | 100-1434 | Пленочный конденсатор | FHC(180)2000V682J |
| C11 | 100-0227 | Пленочный конденсатор | 0,47 мкФ 50В |
| C12 | 100-1572 | Пленочный конденсатор | FHC(180)2000V103J |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| PS1 | 4255-016 | Реле давления | W-W00032B |
| CON1 | 100-1435 | Розетка | DPC25-10BP |
| CON2 | 4730-010 | Розетка | DPC25-6BP |
| TM5 | 4739-141 | Клеммная колодка | T-3 (черный) |
| DCV1 | K5791B00 | Источник питания постоянного напряжения | K5791B00 |
| DCV2 | K5791C00 | Источник питания постоянного напряжения | K5791C00 |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| PCB1 | P30099P | Печатная плата | P30099P00 |
| PCB2 | P30086R | Печатная плата | P30086R00 |
| PCB3 | P30086Q | Печатная плата | P30086Q00 |
| PCB4 | P30087Q | Печатная плата | P30087Q00 |
| PCB5 | P30086V | Печатная плата | P30086V00 |
| PCB6 | P30086V | Печатная плата | P30086V00 |
| PCB7 | P30115M | Печатная плата | P30115M00 |
| PCB8 | P30086T | Печатная плата | P30086T00 |
| PCB9 | P30087T | Печатная плата | P30087T00 |
| PCB10 | P30086S | Печатная плата | P30086S00 |
| PCB11 | P30088V | Печатная плата | P30088V00 |
| Обозначение | Модель | Название детали | Спецификация |
|---|---|---|---|
| (1) | P30086G01 | Крышка | P30086G01 |
| (2) | P30086G02 | Крышка | P30086G02 |
| (3) | P30146W02 | Панель управления | P30146W02 |
| (4) | W-W03636 | Крышка | W-W03636 |
| (5) | 4734-010 | Розетка | EDZ120b(B)-1 (R0HS) |
| (6) | 100-1436 | Крышка ручки | DCP73BH 3-полюсная крышка ручки H |
| (7) | 4739-476 | Крышка | W-W02814 |
| (8) | 4735-038 | Ручка | К-100 22РСБ |
| (9) | 4735-039 | Крышка | К-100 22CSBL |
| (10) | K5710C00 | Входная клеммная колодка | K5710C00 |
| (11) | K5710D01 | Крышка входных клемм | K5710D01 |
| (12) | W-W03591 | Крепежный элемент входного кабеля | W-W03591 |
| (13) | P10565R02 | Фиксатор кабеля | P10565R02 |
| (14) | 100-0393 | Резиновая заглушка с пленкой | BB-1187B |
| (15) | 100-0201 | Фиксированные ролики | 420SR-RD50 |
| (16) | P30124U00 | Водопровод | P30124U00 |
| (17) | W-W03784 | Крышка выходной клеммы | W-W03784 |
Информация для заказа: При заказе запчастей обязательно указывайте условное обозначение детали и номер модели. Все детали являются оригинальными запчастями OTC DAIHEN для сварочной машины P500L.
